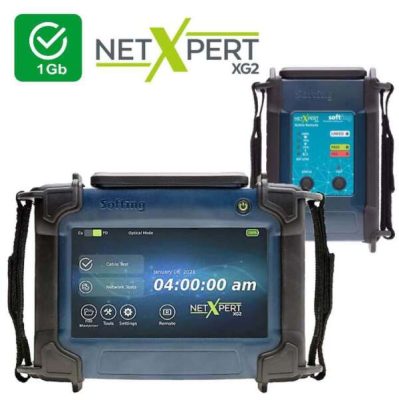

Softing NetXpert XG2-1G - Тестер для квалификации скорости Ethernet до 1 Гбит/с: 1 x основной блок (медь/оптика), 1 x удалённый блок (медь)

Тестер Softing NetXpert XG2-1G (код: NX-XG2-1G) подтверждает возможность кабельной линии (витая пара) поддерживать заявленную скорость передачи данных (100МБ, 1 Гбит). Прибор помогает организовать бесперебойную работу Ethernet приложений, компьютеров, систем видеонаблюдения, систем автоматизации, кассовых аппаратов, весов и прочих важных сетевых устройств. При квалификации скорости канала, между двумя активными блоками тестера передаются реальные Ethernet данные по которым оценивается фактическая пропускная способность. Тестер измеряет: битовые ошибки (BERT), задержку распространения сигнала (Delay Skew), отношение сигнал-шум (SNR), распиновку RJ45, длину кабеля, ошибки монтажа и PoE стандартов 802.3af/at/bt (до 90 Ватт). Тестирование проходит согласно стандартам: IEEE 802.3.

Для эксплуатационного тестирования, установщики кабельных систем используют функции измерения длины кабеля, определения ошибок монтажа, поиска повреждений. Встроенный тональный генератор, поддержка 24 удаленных идентификаторов, и функция поиска порта коммутатора, поможет легко находить нужные кабели и розетки, даже при отсутствии кабельных схем и паспорта сети.

ИТ-администраторы и сетевые инженеры оценят способность NetXpert XG2 определять, почему компьютер и сетевое соединение не работают. Поиск проблем с подключением к сети требует и активных функций тестирования. NetXpert XG2 объединяет различные варианты тестирования для меди, волокна. Устранить неполадки с сетью Ethernet помогают такие возможности как тест ping, отображение traceroute (маршрут следования данных), поддержка CDP, LLDP, проверка DNS и DHCP, построение топологии сети с подробным списком всех сетевых узлов.

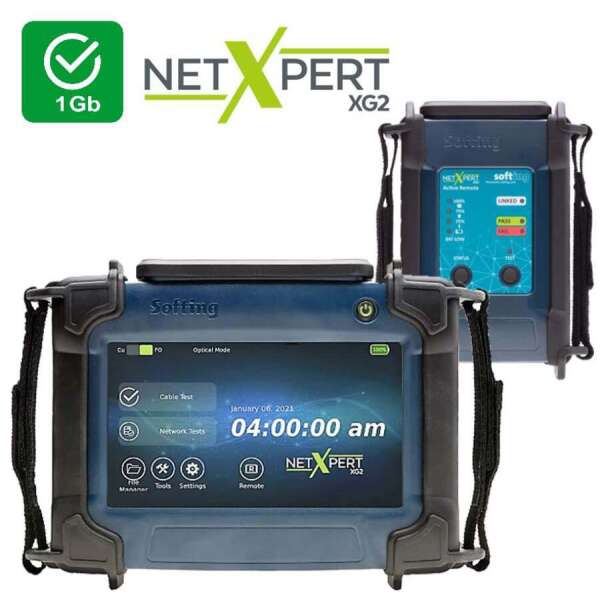

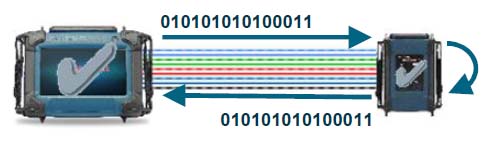

Квалификатор NetXpert XG2-1G состоит из основного блока с интерфейсами RJ45/SFP/SFP+ (медь/оптика) и активной ответной части с разъёмом RJ45 (медь). Для измерения потенциально возможной скорости Ethernet по витой паре, тестер и его удалённую часть устанавливают с разных концов линии, чтоб они могли обменятся тестовым трафиком.

Базовая модель тестера NX-XG2-1G может быть самостоятельно модернизирована с помощью ключей лицензий (опция) до скоростей 5G и 10G. При покупке еще одного основного блока (опция), пользователь получит возможность квалифицировать оптические линии, измерять длину волокна и потери в нем. Прибор также получит функцию графического отображения оптических потерь в реальном времени "LiveLight.

Обладая достаточным объемом внутренней памяти для документирования даже крупных проектов, NetXpert XG2 генерирует готовые отчеты о приемке со всей необходимой информацией, которые можно передавать через стандартный USB-накопитель.

Комплектация Softing NX-XG2-1G:
Основной блок NetXpert XG2 (медь/оптика) - 1 шт
Активный удалённый блок (медь) - 1 шт
Патч-корд RJ45 - 2 шт
Блок питания - 2 шт
Инструкция
Жесткий кейс
Квалификация скорости канала Ethernet до 1G (медь):

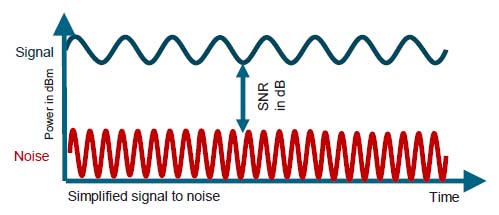

SNR - проверка отношения сигнал/шум (медь)
BERT - измерение количества битовых ошибок (медь/оптика)
Delay Skew - оценка неравномерности распространения сигнала (медь)


Тестирование кабеля (NX-XG2-1G):
Квалификация скорости Ethernet до 1 Гбит/с (медь)
Измерение длины витой пары методами TDR и по ёмкости
Измерение расстояния до обрыва кабеля и проводов
Измерение расстояния до короткого замыкания
Определение перепутанных проводов и расщеплённых пар
Цветная и понятная схема распиновки коннектора RJ45
Тональный генератор для отбора кабеля
Функция поиска порта коммутатора
Поддержка 24-х удаленных номерных идентификаторов
Поддержка активного удаленного блока для квалификации
Поддержка оптического видеомикроскопа
Тестирование активной сети (медь/оптика):
Подключение: витая пара (RJ45), оптоволокно (SFP)*
Отображение статуса подключения и скорости соединения
Отображение структуры сети и подключенных устройств
Тестирование PoE/PoE+/PoE++ (до 90W) с нагрузкой
Сигнал для зажигания светодиода порта коммутатора
Ping на URL, одиночный IP или список адресов
Обнаружение виртуальных сетей VLAN
Поддержка протоколов IPV4 и IPV6
Поддержка протоколов LLDP/CDP
Проверка работы DHCP и DNS
Traceroute - маршрут данных
* SFP модули приобретаются отдельно

Тестирование питания PoE (Power over Ethernet):
Пары с обнаруженным питанием PoE
Полярность, тип и класс PoE
Мощность и напряжение PoE
Имитация нагрузки питаемого устройства
IEEE 802.3af PoE (Тип 1, 15.4 Вт)
IEEE 802.3at PoE+ (Тип 2, 30 Вт)
IEEE 802.3bt PoE++ (Тип 3, 60 Вт)
IEEE 802.3bt PoE++ (Тип 4, 90 Вт)
Отчеты:
Отчеты квалификации скорости Ethernet по меди (длина, схема, BERT, SNR, Delay)
Отчеты квалификации скорости Ethernet по оптике (длина, потери)*
Отчеты о состоянии оптических коннекторов согласно IEC 61300-3-35
Запись отчетов в память прибора
Передача данных на ПК через стандартный USB
Формат отчетов: PDF или CSV.
Не требует специализированного ПО
* Требуется дополнительный основной блок

Характеристика
Назначение
Квалификация скорости передачи Ethernet по витой паре (медь) до 1G
Проверка распиновки RJ45, поиск повреждений кабеля (медь)
Тестирование PoE, внедрение устройств питаемых по Ethernet
Тест сети: конфигурация, DHCP, DNS, LLDP/CDP, VLAN, Ping (медь/оптика/Wi-Fi)
Измерение длины линии (медь)
Контроль чистоты торцов оптических коннкторов (требуется опция: микроскоп)
Возможность увеличения скорости квалификации скорости до 5G и 10G (опция)
Возможность расширения тестра до квалификатора оптических линий (опция)

Интерфейсы подключения
Основной блок: RJ45 CAT6A с возможностью замены порта, SFP (2 шт)
Удалённый блок: RJ45 CAT6A

Cтандарты совместимости
Подтверждение возможности безошибочной передачи данных (тест BERT):
IEEE 802.3ab (1 Gbit/s), IEEE 802.3bz (2.5 и 5 Gbit/s), IEEE 802.3an (10 Gbit/s)
Питание по Ethernet (PoE): 802.3af/at/bt, тестирование поддержки PoE/+/++
Оценка торцов оптических коннекторов (требуется микроскоп): IEC 61300-3-35
Подключение к Wi-Fi сетям Wi-Fi 802.11a/b/g/n/ac, 2.4 и 5 ГГц

Параметры в отчете
Количество битовых ошибок BERT (медь и оптика)
Неравномерность распространения сигнала Delay Skew (медь)
Отношение сигнал/шум SNR
Распиновка проводов
Длина кабеля

Технология измерения длины
Рефлектометрия (TDR) и ёмкость

Квалификация скорости
Ethernet По медной витой паре: 100 Мбит/с, 1 Гбит/с


Тестирование кабеля и ID Измерение длины витой пары: от 0 до 457 м ± (5% + 0.3 м)
Обнаружение расщеплённых пар (Split): от 1 до 305 м
Измерение расстояние до повреждения: от 0 до 200 м ± (5% + 0.3 м)
Поддержка 8-ми идентификаторов распиновки RJ 45 и 24-х номерных ID RJ45

Power over Ethernet (PoE)
IEEE 802.3af PoE (Тип 1, 15.4 Вт)
IEEE 802.3at PoE+ (Тип 2, 30 Вт)
IEEE 802.3bt PoE++ (Тип 3, 60 Вт)
IEEE 802.3bt PoE++ (Тип 4, 90 Вт)

Тестирование Ethernet
RJ-45 медный интерфейс 100/1000 Мбит/с
Оптический SFP+ 10 Гбит/с
Оптический SFP 1 Гбит/с

Защита по напряжению
RJ-45: 60 VDC или 50 VAC

Защита интерфейсов
Плотная резиновая заглушка закрывающая все интерфейсы

Защита корпуса
Ударопрочный литой пластик с резиновым покрытием

Сохранение результатов
Внутренняя память 16 GB (сохранение более 10 000 тестов), порт USB

Формат отчетов csv, pdf, xml

Тональный генератор Частота тонального сигнала: 730 Гц и 1440 Гц

Языки English, German, French, Spanish, Italian
Питание Батарея Li-Ion, 7.2 В, 6200 mA/h. Время работы 5 часов (типично)
Блок питания: вход 100 - 240 VAC, 50/60Hz, выход 12 VDC 2.5 A
Температура эксплуатации от -10 до 60°C
Температура хранения от -30 до 70°C
Влажность от 10 до 90% без конденсации
Дисплей 7" TFT LCD цветной емкостный сенсорный дисплей 1024 x 600 (WSVGA)

Габариты Первый основной блок 245 x 177 x 73 мм
Второй основной блок: 245 x 177 x 73 мм
Удалённый активный блок 130 x 177 x 55 мм
Вес с батареей Основной блок: 1.2 кг
Удалённый блок: 0.6 кг
